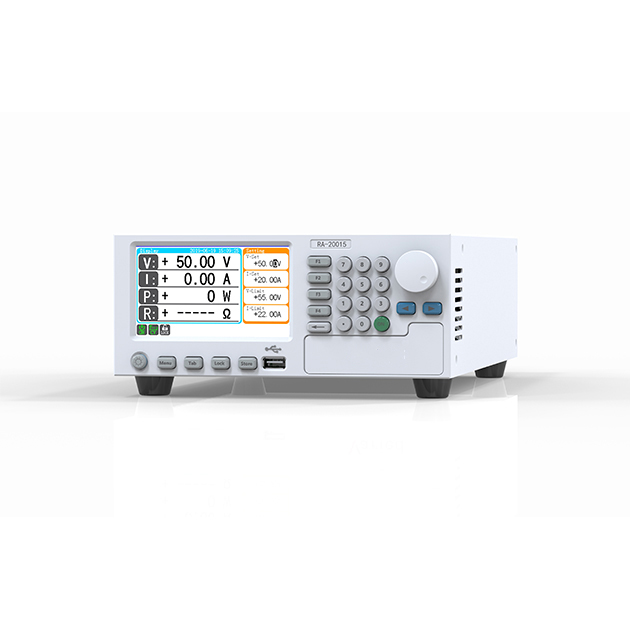

RA款是一款可编程高精度直流电源供应器，本产品具有高准确性、高精度、高稳定性等优良性。除了具有基本电源的功能外，还具有循环输出，电压斜率，电流斜率输出，通讯接口包含了常用的串口通讯外，还包含了网口功能，使远程控制更加灵活。面板配置了数字按键操作，使操作更加直观便捷。

RA系列快速入门手册

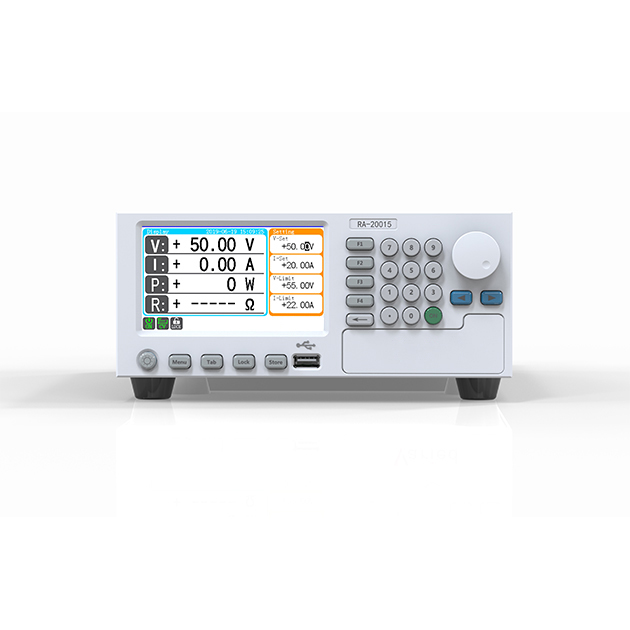

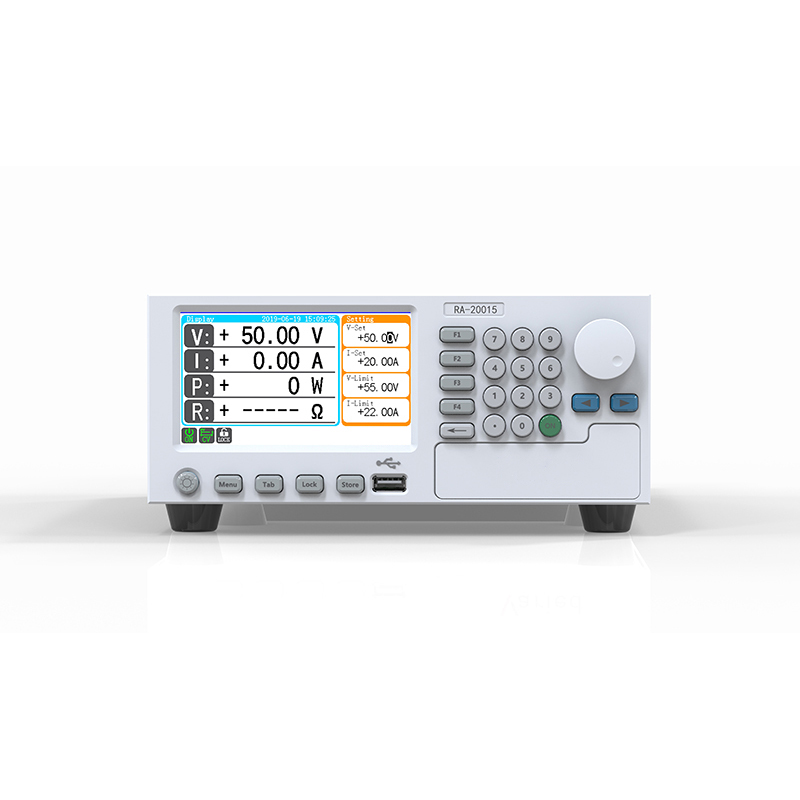

一、面板说明

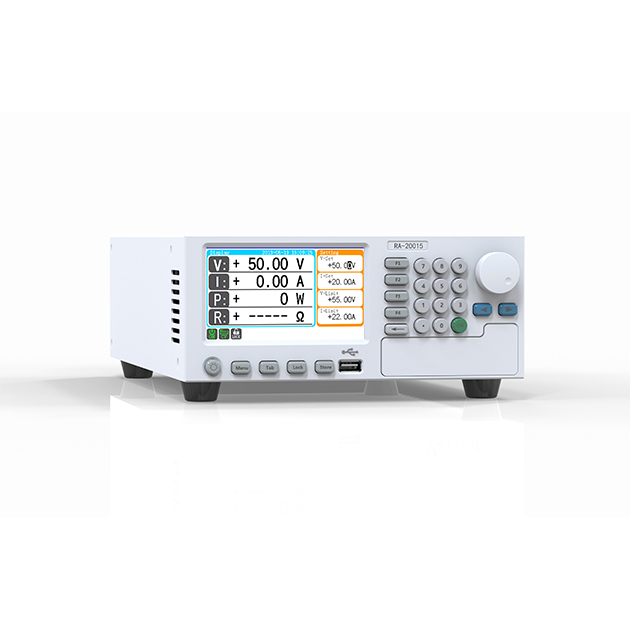

图1

1.“☀”按键 : 亮屏/黑屏 ，黑屏状态无法进行按键操作，但是通讯可以继续工作。

2.“Menu”按键 : 运行模式显示/渐变显示/系统设置，短按依次切换，切换界面。

3.“Tab”按键 :  界面中的选项移动。

4.“Lock”按键 : 锁定所有按键，并禁止数据输入，包括通讯。

5.“Store”按键 : 预留。

6. USB口 :固件升级 。

7.“←”按键 : 退格键。

8.“ON” :电源输出的开启和关闭。

9.“◀ ▶” : 选项中的左移，右移。

10. 编码器旋钮 : 自动设置数值，逆时针旋转数值减小，顺时针旋转数值增大，短按表示设置保存退出

11. 数字键盘“0-9”，小数点。

12. F1-F4功能键

二、基本操作说明

（1）打开电源总开关，初次上电，需等5S后，按下”☀”键，点亮屏幕。

（2）设置电压

短按“F1”键，光标会自动移到“电压值设置”栏，通过编码器旋钮，调节需要设定的电压值。可通过“◀ ▶”键，选择需要调节的位，实现粗细调。

也可以通过数字键盘，输入需要设定的电压值，短按编码器旋钮，保存设定并退出。

（3）设定电流

短按“F2”，光标会自动移到“电流值设置”栏。设定方式同上。

（4）输出过压保护值设置

短按“F3”，光标会自动移到“输出过压保护值设置”栏。设定方式同上。

（5）输出过流保护值设置

短按“F4”，光标会自动移到“输出过流保护值设置”栏。设定方式同上。

依次短按“Tab”键，也可以分别选择这4个设定栏。

（6）开启，关闭输出

短按“ON”，电源开启输出，面板“电源输出状态指示”显示“ON”。

在电源开启输出后，再次短按“ON”，电源关闭输出，面板“电源输出状态指示”显示“OFF”。

（7）锁屏设定

短按“Lock”键，面板“锁定状态指示”点亮。此时电源面板，所有按键除“ON”键外，其余全部失效。

如果此时电源正在输出，“ON”键可以关闭电源输出，但是不能再次打开输出。

如需解锁，再次短按“Lock”键，即可。

（8）曲线界面说明

短按“Menu”一次，切换到曲线界面。

图2

① 电压值，电流值，电压保护值，电流保护值曲线说明

② 时间周期分辨率，通过编码器调节

三、工作模式

短按“Menu”键两次，进入“系统设置”界面

图3

（1）短按“Tab”键，切换菜单，选中“模式设置”，通过编码器调节，选择需要的模式。

①模式设置包含常规模式，循环模式，电压斜率曲线模式，电流斜率曲线模式，不同模式对应的输出曲线会出现不同，客户根据需要设置相应的模式。

②常规模式主要是对电压、电流进行手动实时控制。

③循环模式主要是通过设置工步的放置，按工步运行一定时间的工步电压和工步电流 。

④电压斜率曲线模式是通过设置电压的上升的曲线斜率来达到电压缓升目的。

⑤电流斜率曲线模式是通过设置电流的上升的曲线斜率来达到电流缓升目的。

2. 其他工作模式介绍（循环模式为例）

在系统设置里面，选择“循环模式”，退回到主界面，主界面变成下图所示。

图4

①旋转编码器，将蓝色光标条，移动到组号设置栏下方，此时功能键F1-F3，分别对应：“组号”，“起始序号”，“终止序号”。

②短按相应的功能键，对应的项目光标会变亮，此时可以更改数值。短按编码器保存退出。

3. 循环次数，保护值设置

图5

① 旋转编码器，将蓝色光标条，移动到工步设置栏，此时功能键F1-F3，分别对应：“电压”，“电流”,“时分秒”。

② 短按相应的功能键，对应的项目光标会变亮，此时可以更改数值。短按编码器保存退出

三、通讯接口

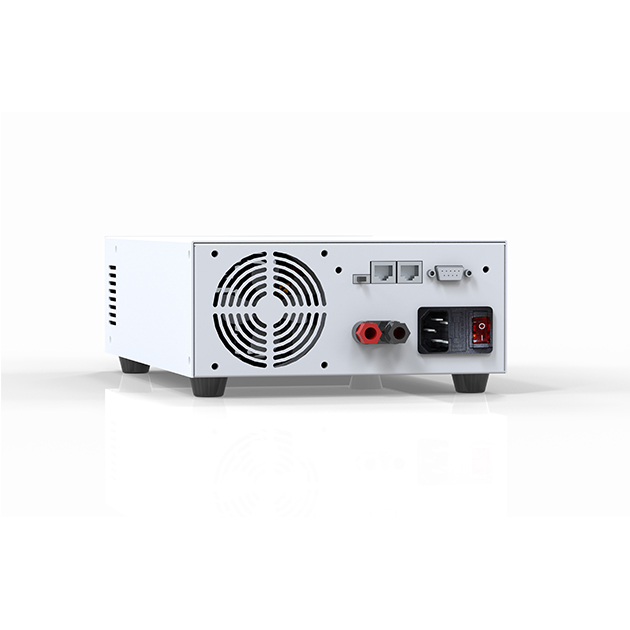

3.1接口定义

图6

3.2通讯方式

串口通讯同时输出RS232和RS485两种电平标准，RS232采用DB9孔座，RS485采用RJ45插座，针脚定义如图，两种接口请择一使用。

数据帧格式：异步半双工，一位起始位，八位数据位，一位停止位，无校验；

波特率：默认9600bps，可通过编程切换；

通讯方式：主从方式；

传输协议：Modbus-RTU模式

校验方式：CRC16

支持的功能码：

该文件适用于电源基本操作的说明，其余详细说明请登录官方网站： http://www.hltxjz.com下载详细的产品说明书手册。
