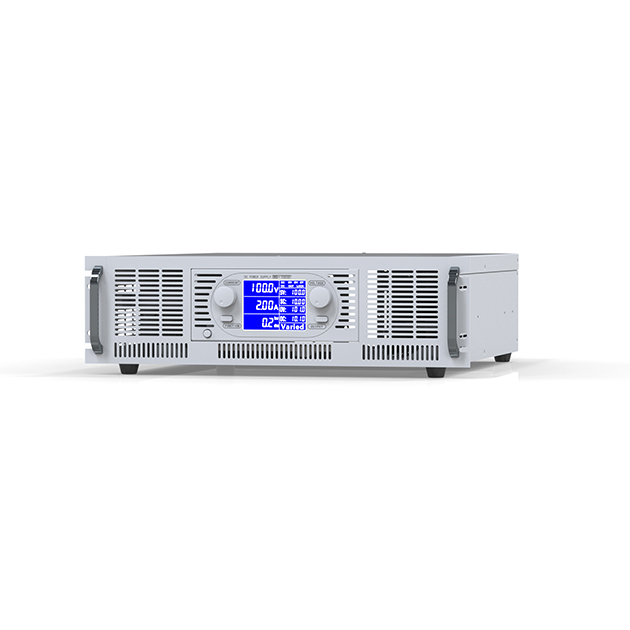

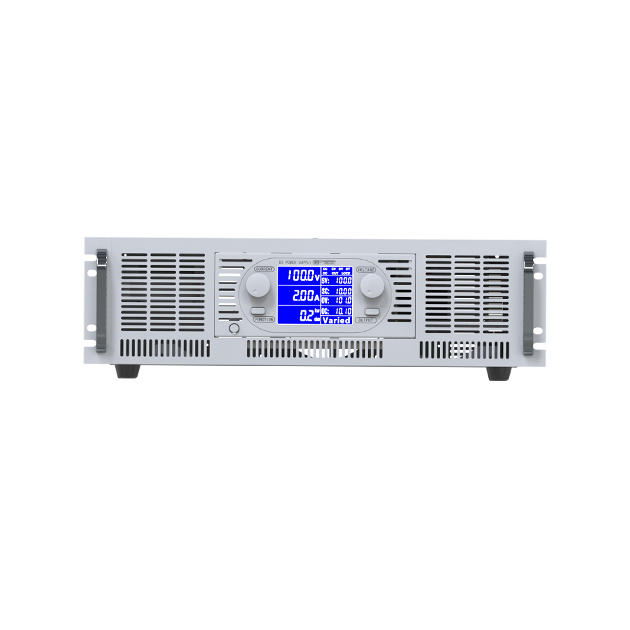

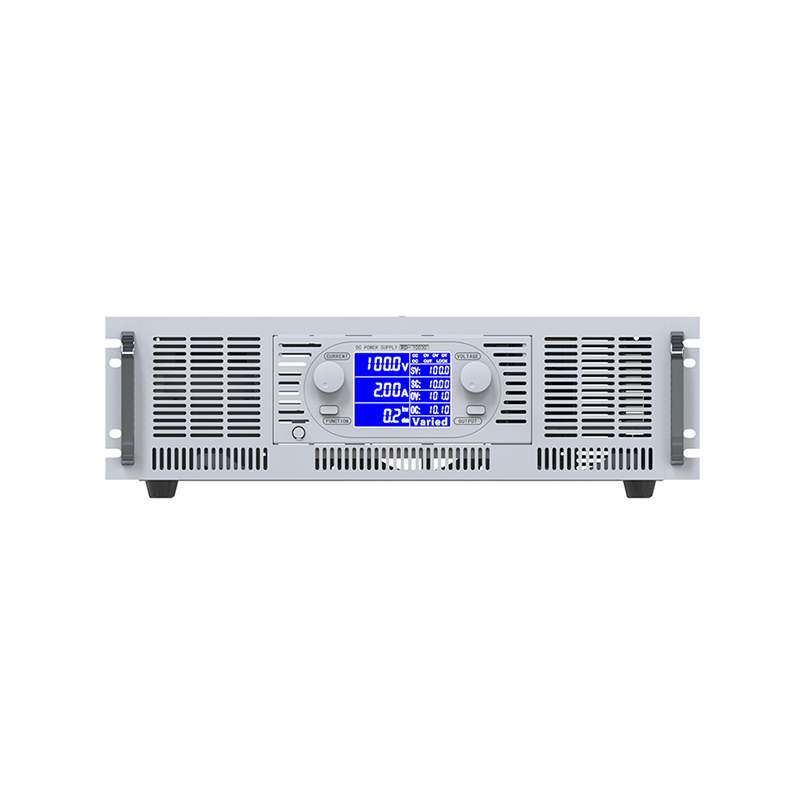

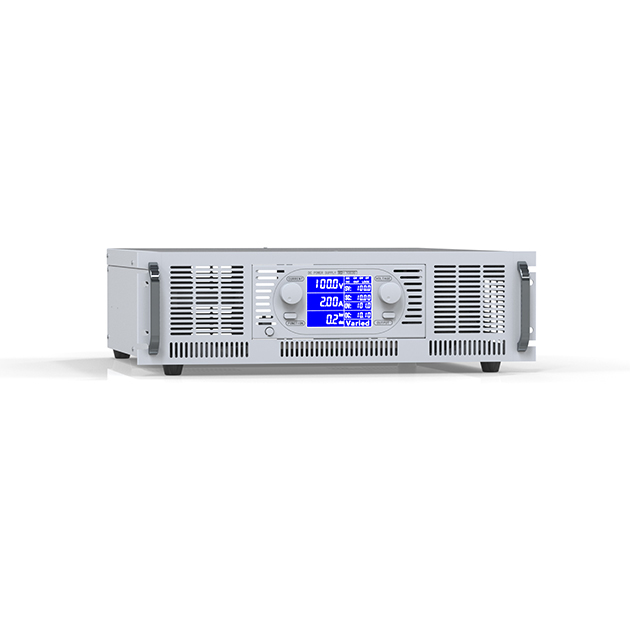

RD系列数字直流稳压稳流电源由高效芯片控制，采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，配备多种辅助功能，让用户使用更方便、可靠。主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属可调直流稳压电源，高频开关电源，精密测试电源,数字直流稳压电源，直流电源供应器

先进工艺：

1、改进型电子电路，优化抗干扰性能，保护更齐全；
2、主动式风道设计，优化散热通道，有效降低温升，性能更稳定；
3、U型回路设计，优化整流滤波技术，有效降低纹波系数，减少高频冲击；
4、数据集中传输设计，优化信号传输，有效提高电源精度。
5、提供优化于线性电源和硅整流电源的高效率，产品更加节能高效。

RD系列快速入门手册

一、面板说明

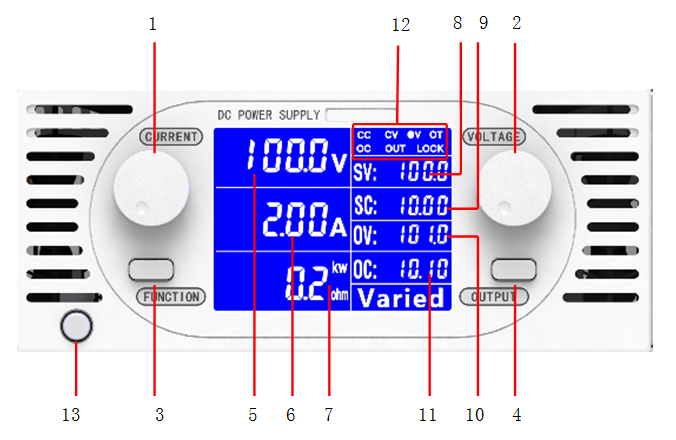

图1

1.电流调节旋钮：当直流电源工作于恒流（或限流）工作模 式时，可调节旋钮设置电流或输出电流。

2.电压调节旋钮：当直流电源工作于恒压（或稳压）工作模式时，可调节旋钮设置电压或输出电压

3.功能按键：用于切换设置和显示模式。

4.输出开关按键：电源工作过程，按下开关，可在不关闭电源的情况下，关闭电源输出。

5.输出电压显示：显示输出电压实际值。

6.输出电流显示：显示输出电流实际值。

7.输出功率、等效负载电阻显示：显示电源负载消耗的实际功率或负载阻值。

8.设定电压显示：显示当前电压的设置值。

9.设定电流显示：显示当前电流的设置值。

10.过电压值显示：显示当前电源过压保护的设置值。

11.过电流值显示：显示当前电源过流保护的设置值。

12.CC:恒流输出状态指示：指示当前直流电源供应器工作于恒流（限流）模式。

CV:恒压输出状态指示：指示当前直流电源供应器工作于恒压模式

OV:过压保护状态指示：过压保护指示。

OT:过温保护状态指示：过温保护指示。

OC:过流保护状态指示：过流保护指示。

OUT:输出状态指示：输出状态指示。

LOCK:锁定状态指示：面板锁定指示。

13.电源总开关：用于启动和关闭直流电源供应器（只限于1KW,3KW.6KW,12KW机型有用，其余机型有其他上电开关）。

• 基本操作说明

2.1上电待初始化结束

打开电源总开关，液晶显示器全部亮起，一秒后清除全部显示，并显示上次关机前最后所设置的电压电流值。电源初始化完成后蜂鸣器会响一声，表示初始化完成。

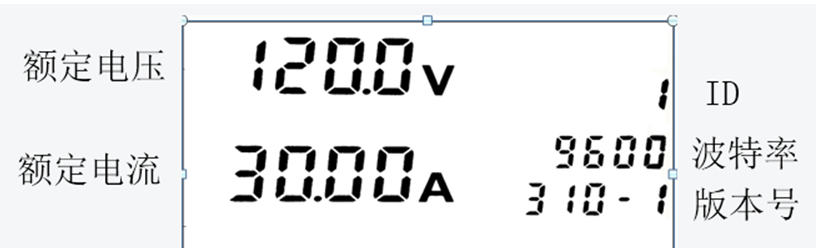

初始化界面，显示电源的额定值，地址，波特率，程序的版本号

图 2

2.2开启关闭输出

图3

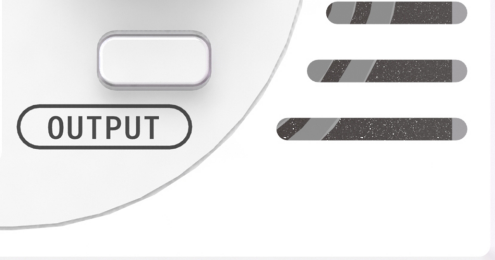

短按“output”键，可切换电源输出与关闭状态，对应“out”指示灯亮和灭。

2.3设置电压电流，过压过流值

图4

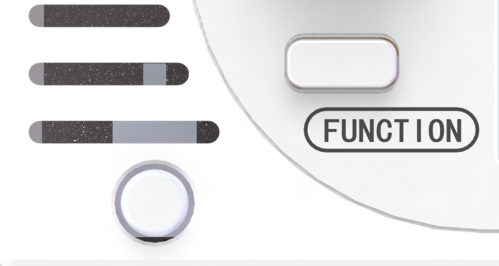

短按“FUNCTION”按键，“SV:”和“SC:”会以1秒左右为周期闪烁显示，表示当前处于设置输出电压、输出电流状态；再次短按“FUNCTION”按键，“OV:”和“OC:”会以1秒为周期闪烁显示，表示当前处于设置输出过电压、输出过电流状态；再次短按“FUNCTION”按键，“SV:”、“SC:”、“OV:”和“OC:”都不闪烁显示，表示已退出设置状态。在处于设置状态时，输出状态保持不变，只在退出设置状态时，设置值才生效。

2.4调节编码器

图5

编码器（旋钮）“current”，“voltage”，可以调节电压电流大小，顺时针变大。

在输出状态下或者设置状态下，调节旋钮可以改变数值大小。

2.5步进值设置

在输出状态下，调节旋钮，输出值只能最小一位变化。在设置状态下，可改变调节的步进值，实现快速设置。

在设置状态下，短按编码器“voltage”，当前位会闪烁，代表编码器每调一格，该位增大一个字。再次短按编码器，可改变需要步进的位。

2.6锁屏操作

长按“CURRENT”旋钮超过三秒松开，蜂鸣器会发出“嘀”的提示音，液晶屏的“LOCK”状态字会显示，此时进入设置锁定状态，“FUNCTION”按键失效，“CURRENT”旋钮旋转操作失效，“VOLTAGE”旋钮旋转操作和按键操作失效。若电源处于正常输出状态，短按“OUTPUT”按键可关闭输出，但不可开启输出。

锁定状态下，长按“CURRENT”旋钮超过三秒松开，蜂鸣器会发出“嘀”的提示音，液晶屏的“LOCK”状态字会消失，退出锁定状态。

注：（1）电源输出电压和负载的等效阻值决定输出电流。只有输出电流低于设定电流值时，产品以恒压CV模式操作，并以CV状态文字指示出来。如果输出电流大于电流设定值或额定电流，产品会转为恒流模式CC，并以CC状态文字指示出来。

（2）当电源输出电压超出所设置的输出过电压值，电源会进入过压保护状态，液晶屏的“OV”状态字会显示；当电源输出电流超出所设置的输出过电流值，电源会进入过流保护状态，液晶屏的“OC”状态字会显示。

“OC”、“OV”状态退出可通过重启电源供电来实现。

• 通讯接口

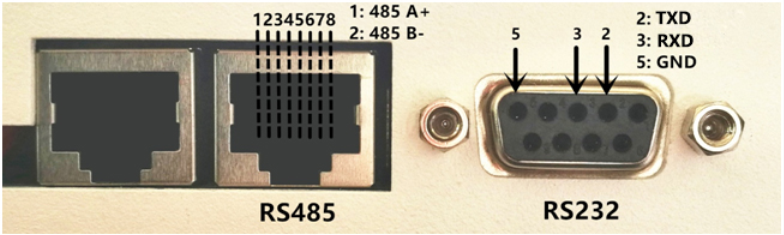

3.1接口定义

图6

3.2通讯方式

串口通讯同时输出RS232和RS485两种电平标准，RS232采用DB9孔座，RS485采用RJ45插座，针脚定义如图，两种接口请择一使用。

数据帧格式：异步半双工，一位起始位，八位数据位，一位停止位，无校验；

波特率：默认9600bps，可通过编程切换；

通讯方式：主从方式；

传输协议：Modbus-RTU模式

校验方式：CRC16

支持的功能码：

该文件适用于电源基本操作的说明，其余详细说明请登录官方网站：http://hltxjz.com 下载详细的产品说明书手册。
